注塑模具主模仁的2D加工圖是模具設計與制造過程中的核心文件，它詳細展示了主模仁的尺寸、形狀、加工要求及其他相關信息，為后續的精密模具加工和裝配提供了精確的指導。

1.1 主模仁2D加工圖標注規范

如圖所示，專業的模具2D加工圖標注包含以下要素：

• 基準標注：明確加工基準面，確保加工精度

• 尺寸公差：標注關鍵尺寸的公差范圍，通常為±0.01mm

• 形位公差：包括平行度、垂直度、同心度等要求

• 表面粗糙度：標注各加工面的Ra值要求

1.2 主模仁加工圖正面視圖

正面視圖清晰展示主模仁加工圖的結構特征，包括：

• 型腔形狀和尺寸

• 冷卻水路布局

• 頂針孔位置

• 排氣槽設計




  1.3 主模仁頂針加工表



• 頂針加工表詳細列出了所有頂針的規格信息，包括：

• 頂針直徑和長度

• 材質和熱處理要求

• 數量和安裝位置

• 特殊加工要求

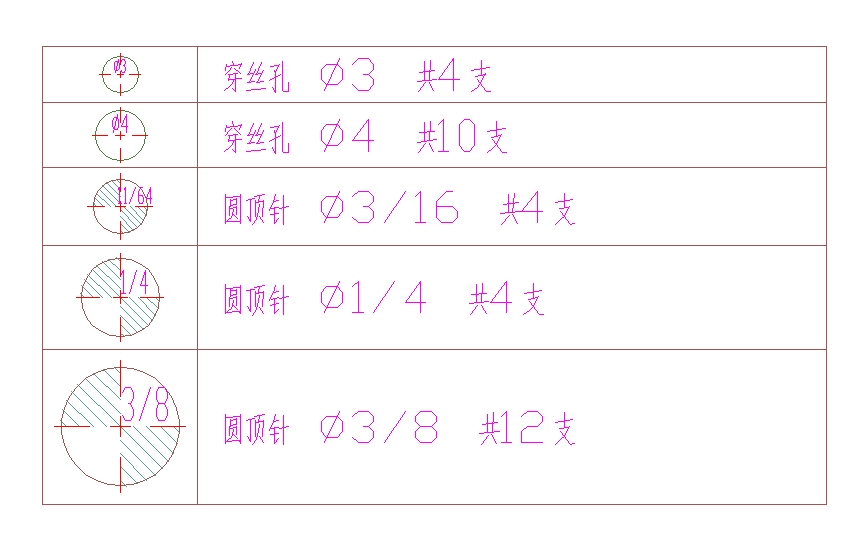

  1.4 主模仁頂針規格統計表

•

• 規格統計表是模具制造圖紙的重要組成部分，用于：

• 物料采購依據

• 加工數量統計

• 成本核算參考

• 庫存管理依據
