冷流道雙色注塑模具3D設計案例

本案例展示了一套完整的冷流道雙色注塑模具專業3D設計解決方案，采用國際知名品牌標準配件，確保模具的高精度、高穩定性和長壽命。

模具技術規格

設計內容詳解

1. 產品3D圖

完整呈現雙色注塑產品的外觀結構、尺寸精度和材料分布，為模具設計提供準確的產品數據依據。

圖1：雙色注塑產品3D結構圖

2. 模具組裝3D圖

展示模具整體結構設計，包括定模、動模、冷卻系統、頂出系統等關鍵部件的裝配關系。

圖2：雙色注塑模具完整組裝3D圖

3. 模具固定側3D圖

詳細展示模具固定側（定模）內部結構，包括澆注系統、冷卻水路、排氣系統等關鍵設計。

圖3：模具固定側（定模）3D結構圖

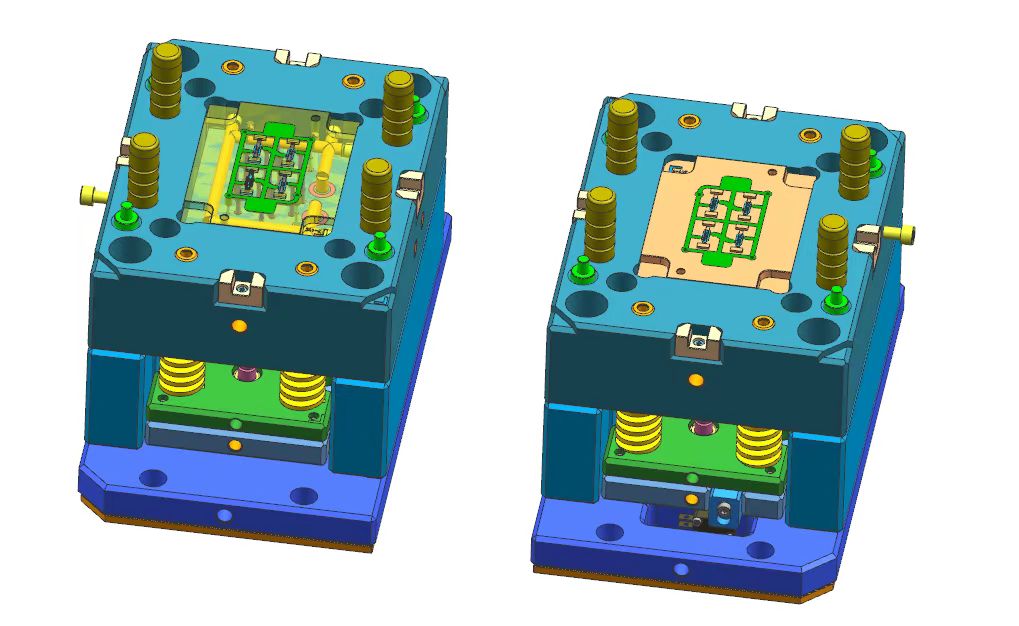

4. 模具可動側3D圖

清晰呈現模具可動側（動模）內部結構，包括頂出系統、滑塊機構、冷卻系統等關鍵部件。

圖4：模具可動側（動模）3D結構圖

設計標準與規范

本模具設計嚴格遵守以下國際標準：

1. MISUMI標準：所有標準件（導柱、導套、頂針、螺絲等）均采用日本米思米標準

2. FUTABA標準：模架采用日本富特巴標準，確保高精度和互換性

3. DME/HASCO標準：部分關鍵部件參考歐美標準設計，滿足出口模具要求

4. 安全性規范：設置完善的安全保護裝置

應用領域

本雙色注塑模具設計適用于：汽車零部件、家電產品、電子產品外殼、醫療器材、日用品等對產品外觀和功能有高要求的領域。

技術服務支持

我們提供完整的技術文檔包，包括：3D模型文件、2D工程圖、BOM物料清單、加工工藝指導書等，確保模具制造過程順利。
