注塑模具滑塊在開模過程中要運動一定距離，因此要使滑塊能夠安全回位，必須給滑塊安裝定位裝置。定位裝置必須靈活可靠，保證滑塊在原位不動，但在特殊情況下可不采用定位裝置，如左右側跑滑塊。在做模具設計的時候為了安全起見，仍然建議安裝定位裝置。以下是常見的滑塊定位裝置設計方案：
圖1：注塑模具滑塊實物結構示意圖
彈簧螺釘限位示意圖利用彈簧螺釘進行限位，彈簧強度為滑塊重量的1.5~2倍。這種設計結構簡單，安裝方便，能夠提供穩定的回位力。
彈簧強度：滑塊重量的1.5~2倍
適用場景：向上和側向抽芯
優點：結構簡單，成本低
注意：需定期檢查彈簧疲勞

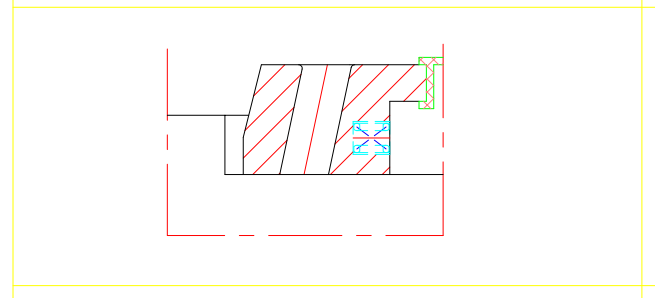

模胚限位示意圖利用工件原身挖坑進行限位，通過模具本體結構實現精確定位。這種設計強度高，穩定性好，適合承載較大負荷。
結構特點：原身挖坑，一體成型
適用場景：大型滑塊，重型模具
優點：強度高，穩定性好
注意：加工精度要求高

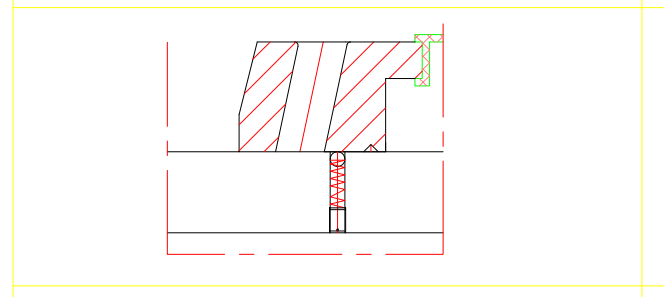

彈簧鋼球限位示意圖利用彈簧鋼球進行限位，通過鋼球的滾動和彈簧的壓力實現精準定位。這種設計體積小，響應靈敏，適合空間受限的應用。
適用場合：小型滑塊，側向抽芯
結構特點：緊湊設計，響應快
優點：空間占用小，定位精確
注意：需防塵保護
彈簧螺釘+擋板限位示意圖組合使用彈簧螺釘和擋板進行限位，擋板提供額外的支撐和保護，彈簧螺釘提供回位力。這種設計安全性高，可靠性好。
彈簧強度：滑塊重量的1.5~2倍
適用場景：向上和側向抽芯
優點：雙重保護，安全性高
注意：結構相對復雜

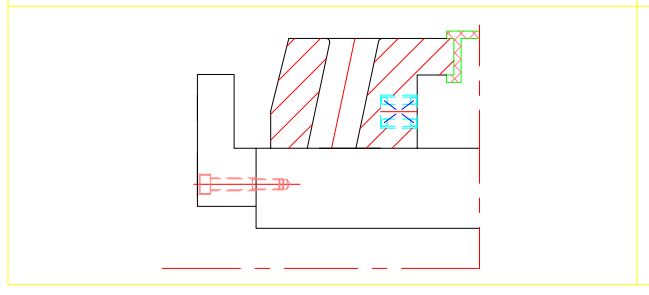

彈簧擋板限位示意圖利用彈簧擋板組合進行限位，通過擋板的導向作用和彈簧的回位力實現穩定定位。適合需要較大行程和穩定性的應用。
彈簧強度：滑塊重量的1.5~2倍
適用場景：大型滑塊，向上和側向抽芯
優點：穩定性好，導向精確
注意：需定期潤滑
不同限位方式適用于不同的模具設計和生產條件，合理選擇限位方式可顯著提高模具壽命和生產效率：
推薦：彈簧鋼球限位（C）
優點：結構緊湊，定位精確，適合空間受限的小型模具
推薦：彈簧螺釘限位（A）
優點：結構簡單，成本低，維護方便
推薦：模胚限位（B）
優點：強度高，穩定性好，承載能力強
推薦：彈簧擋板限位（E）
優點：雙重保護，導向精確，安全性高
| 限位方式 | 適用場景 | 彈簧強度 | 優點 | 注意事項 |
|---|---|---|---|---|
| A. 彈簧螺釘 | 向上/側向抽芯 | 1.5~2倍滑塊重 | 結構簡單，成本低 | 需定期檢查彈簧 |
| B. 模胚限位 | 大型滑塊 | 不適用 | 強度高，穩定性好 | 加工精度要求高 |
| C. 彈簧鋼球 | 小型滑塊，側向抽芯 | 按需選擇 | 緊湊，響應快 | 需防塵保護 |
| D. 彈簧螺釘+擋板 | 向上/側向抽芯 | 1.5~2倍滑塊重 | 安全性高，可靠性好 | 結構相對復雜 |
| E. 彈簧擋板 | 大型滑塊，向上/側向抽芯 | 1.5~2倍滑塊重 | 穩定性好，導向精確 | 需定期潤滑 |
安全性優先：無論采用哪種限位方式，都必須確保滑塊在工作過程中不會意外移動，防止安全事故
強度匹配：彈簧強度必須與滑塊重量匹配，一般為滑塊重量的1.5~2倍，確保可靠回位
維護便利：設計時應考慮維護的便利性，便于定期檢查、潤滑和更換易損件
環境適應性：根據工作環境（溫度、濕度、粉塵等）選擇合適的材料和防護措施
標準化設計：盡量采用標準化零件，便于采購、更換和庫存管理
冗余設計：對于關鍵應用，可考慮采用雙重限位或備用限位裝置
